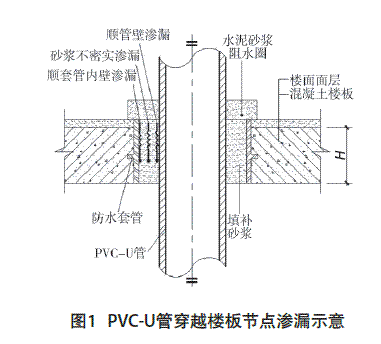

目前PVC-U管穿越楼板节点渗漏滴水的原因，主要是由于该节点有细微缝隙和渗水通道存在，水在自重压力下顺这些缝隙、通道渗漏。渗漏的具体部位是在套管内壁与填补砂浆、填补砂浆与PVC-U管外壁结合面产生的上下层之间顺套管、顺管壁渗漏，此外填补砂浆不密实也会产生渗漏（图1）。

   1.1 顺套管、顺管壁渗漏主要由材料产品性能不同产生
   PVC-U管的线膨胀系数与砂浆膨胀系数相差近10 倍。在相同的温度下，由于变形值不同，加上管道内的介质温度长期处于不断的变化中，经过2～3 年管道热胀冷缩后，管道壁与砂浆结合面逐渐脱开，出现细微缝隙，不免会有水顺着缝隙流到楼下。这也就很好地解释了在交房验收时PVC-U管穿越楼板节点不渗漏，经过一段时期使用后出现节点渗漏的怪现象。
   1.2 本身材料性能产生渗漏
   砂浆凝固需收缩，砂浆干缩率较大，干温交替，形成纵向收缩通缝，容易在套管与砂浆之间产生环向裂缝造成渗漏。同时，砂浆密实度差，内部存在连通毛细孔，容易引起毛细孔渗水。PVC-U管外壁表面光洁度高，与砂浆粘结不牢固，也容易导致渗漏。
   1.3 人员责任心不强产生渗漏在浇筑套管内砂浆时，不进行土建支模浇筑，仅用纸屑、碎砖、废渣、塑料薄膜等杂物进行简单遮挡后用砂浆填塞，铸铁套管内壁还存在红褐色锈斑、锈皮、砂灰、浮浆、污垢，甚至连套管内临时固定用的碎砖、木块及垃圾都未清理，致使砂浆内夹杂杂物而形成渗漏。砂浆终凝后未养护，使砂浆硬化出现龟裂、裂缝造成渗漏。
